円筒胴用に板厚9mm、鏡板用に板厚6mmのSM400BをR404A用高圧受液器を設計したい。

 過去問をこなし…ていても、戸惑うかも。やたらと文章中心に問いかけてくるし。でも、落ち着いて考えれば良いかと。

第一種冷凍機械責任者試験 平成23年度 問5(11月試験)

問5 円筒胴圧力容器とそれの鏡板に用いる板材として、円筒胴用に板厚9mm、鏡板用に板厚6mmのともにSM400Bがある。この板材を用いて屋外設置のR404A用高圧受液器を設計したい。この高圧受液器について、次の(1)および(2)の問に、解答用紙の所定欄に計算式を示して解答せよ。
  ただし、R404Aの凝縮温度50℃における高圧部設計圧力は、2.21Mpaとする。

(20点)

(1)設計可能な最大の円筒胴の外径Doは何mmか。
 ただし、溶接効率は0.7とし、円筒胴外径の小数点以下は切り捨てよ。

(2)(1)で求めた円筒胴に取り付ける鏡板の形状は半球形とし、この鏡板には溶接継手はないものとする。これに板厚6mmの板材を用いてもよいか。必要板厚を計算して判断せよ。
 ただし、円筒胴と鏡板は外径寸法を同一とする。

(1) 設計可能な最大の円筒胴の外径Doは何mmか。ただし、溶接効率は0.7とし、円筒胴外径の小数点以下は切り捨てよ。

  • 腐れしろαは屋外設置なので、α=1とする。
  • 許容引張応力σaはSM400Bなので、σa=100N/mm^2とする。
  • 溶接効率は、ηとする。
  • 円筒胴板厚は、taとする。
  • 設計圧力を、Pとする。(P=2.21Mpa)

 次式よりDiを求める。(参照:『上級 冷凍受験テキスト:日本冷凍空調学会』<9次:P179左 (12.8)式><8次:P172左 (12.8)式>

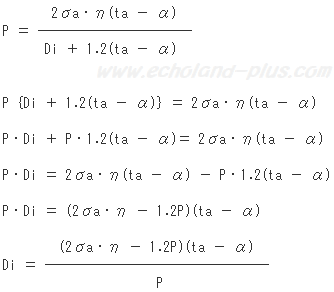

1種冷凍学識平成23年度問5 限界圧力(最高使用圧力)P計算式の変形Diを求める。
 式の変形が面倒だなぁ…。本番では、変形過程は記述しなくても全然良いです。ここでは、参考に書いておきます。

 じゃ、数値代入しましょう。

1種冷凍学識平成23年度問5 Diを求める式へ数値代入。

 小数点以下は切り捨てる

 内径Diは、497mmとなる。よって、外径Do=497+2×9=515mm

  答え  Do = 515 mm
